如何用 WPS 做子母饼图？

admin2022-11-02 05:30 567人已围观

简介如何用 WPS 做子母饼图？

原文标题：《同事用 Excel 做的子母饼图，为什么这么漂亮？》

大家好！我是绿水零。

最近同事做销量业绩图的时候发现一个问题，

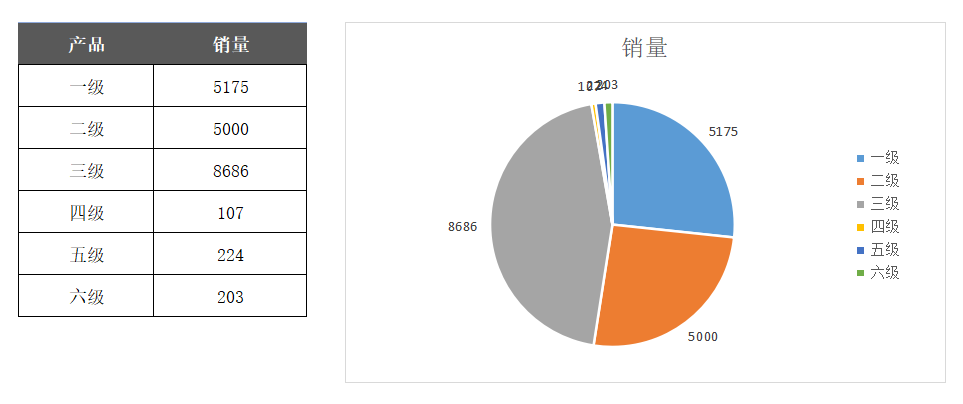

因为不同类别的产品销量差异比较大，定位比较低的一至三级产品都有 4 位数，但是定位高的四至六级产品总销量却小很多，只有 3 位数。

因此在饼图里面，四至六级产品的占比太小，以至于完全看不清楚，他想知道有没有比较合适的图可以解决这类问题。

方法当然是有的。

我们把一、二、三级产品看做大销量的产品，四、五、六级产品看做小销量产品，因为差异比较大，不适宜用同样的度量单位。

在使用直条图和线图的时候，我们可以通过设立次坐标轴来处理。

而在饼图中，我们可以使用复合饼图，也称为子母饼图，来进行处理。（子饼图相当于另外设立了次坐标轴。）

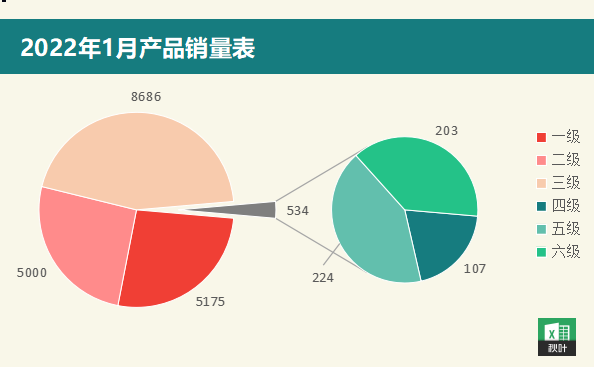

上面的案例，做成复合饼图就是下图这样啦！

一起看看怎么做的吧~

PS.以下案例使用 WPS 表格演示

复合饼图

▋STEP01 整理数据源

复合饼图是将数据源中排在末尾的类别汇总为一个其他类别，并且另外绘制一个饼图（即第二绘图区）。

因此在绘制图表前，我们要先将数据进行一个简单的预处理。

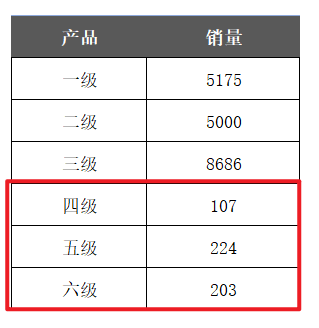

例如本案例中，我们要将四级、五级和六级的数据放在最后。

▋STEP02 插入复合饼图

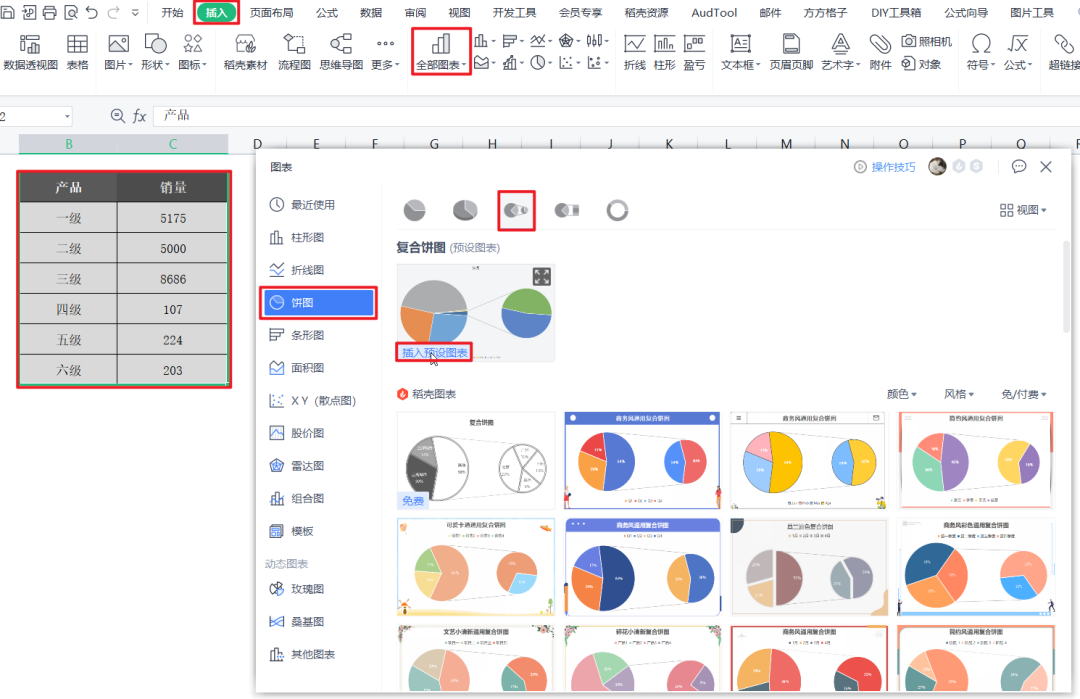

❶ 选中数据源（包括标题），点击【插入】选项卡，选择【全部图表】。

❷ 选择【饼图】中的【复合饼图】，单击插图预设图表。

▋STEP03 设置图表格式

❶ 双击图表中的任意元素，可以快速打开属性窗口，设置图表格式。

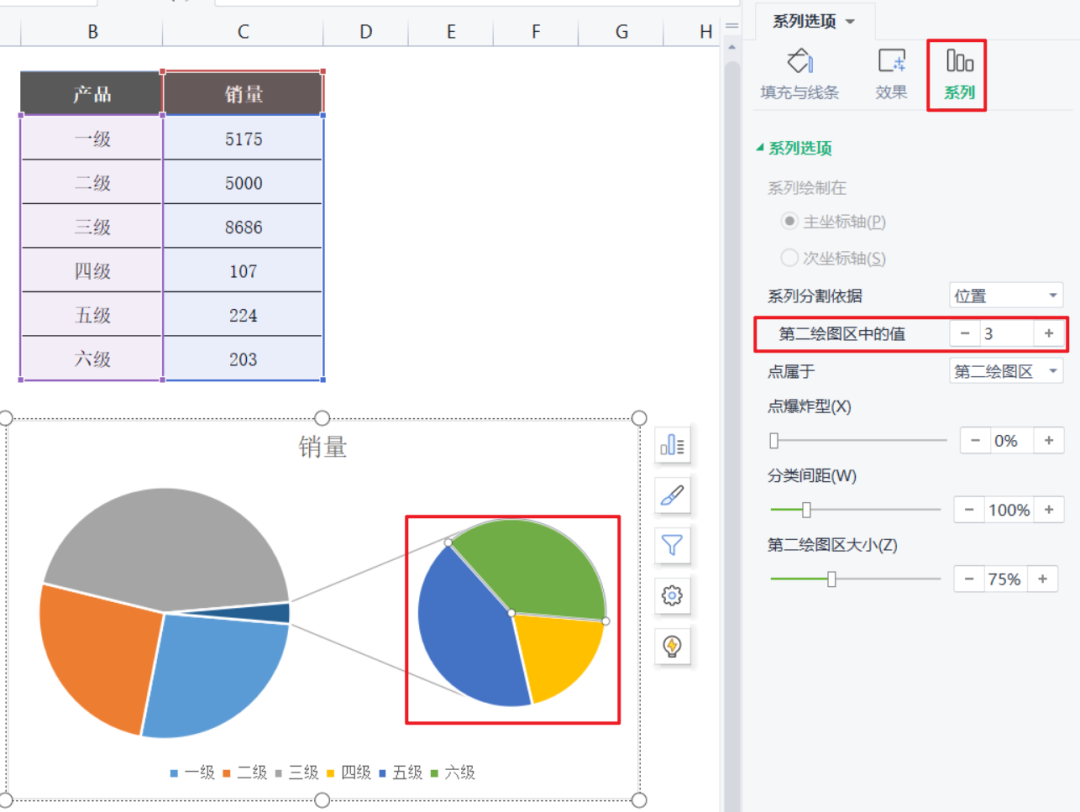

❷ 选中饼图中的任意一个扇形，点击系列选项中的【系列】，将系列分割依据-【第二绘图区中的值】设置为 3。

【第二绘图区中的值】代表在第二绘图区中的类别数量，为数据源中从下向上数类别，默认是 2。

我们的目标是在第二绘图区绘制四级、五级和六级这 3 个类别组成的饼图，所以值设为 3。

▋STEP04 美化图表

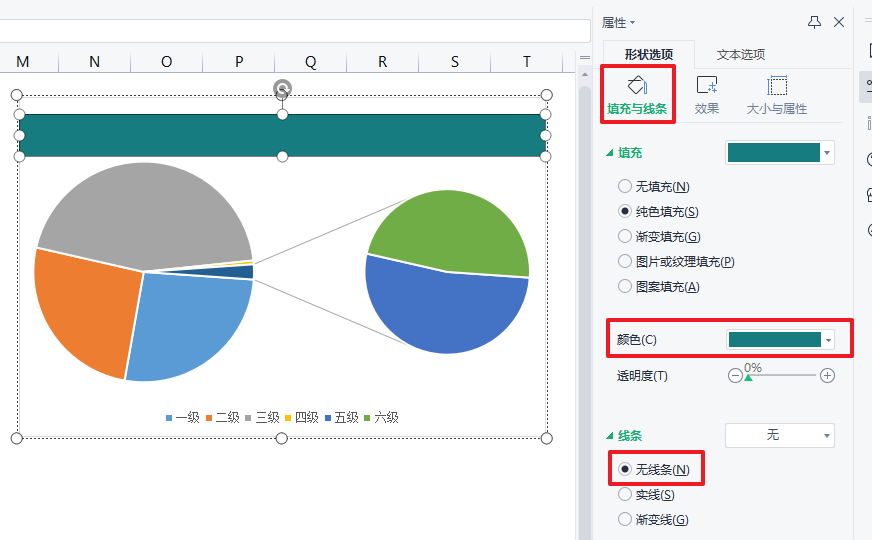

❶ 删除图表标题，绘制一个矩形，双击矩形设置属性，将颜色设置为绿色（RGB：22,124,127），线条设置为无线条。

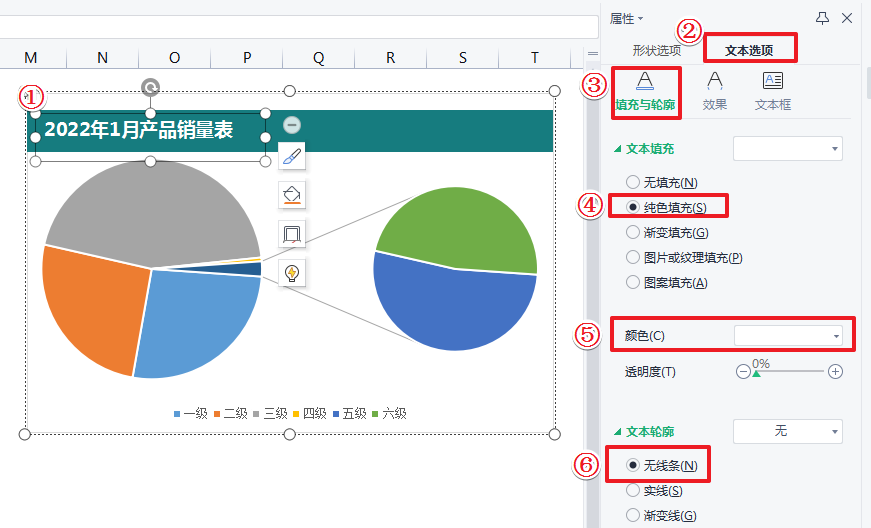

❷  插入文本框输入标题内容，选中文本框设置文本框属性，点击【文本选项】-【填充轮廓】，选择纯色填充，颜色选择白色，文本轮廓设置为无线条。

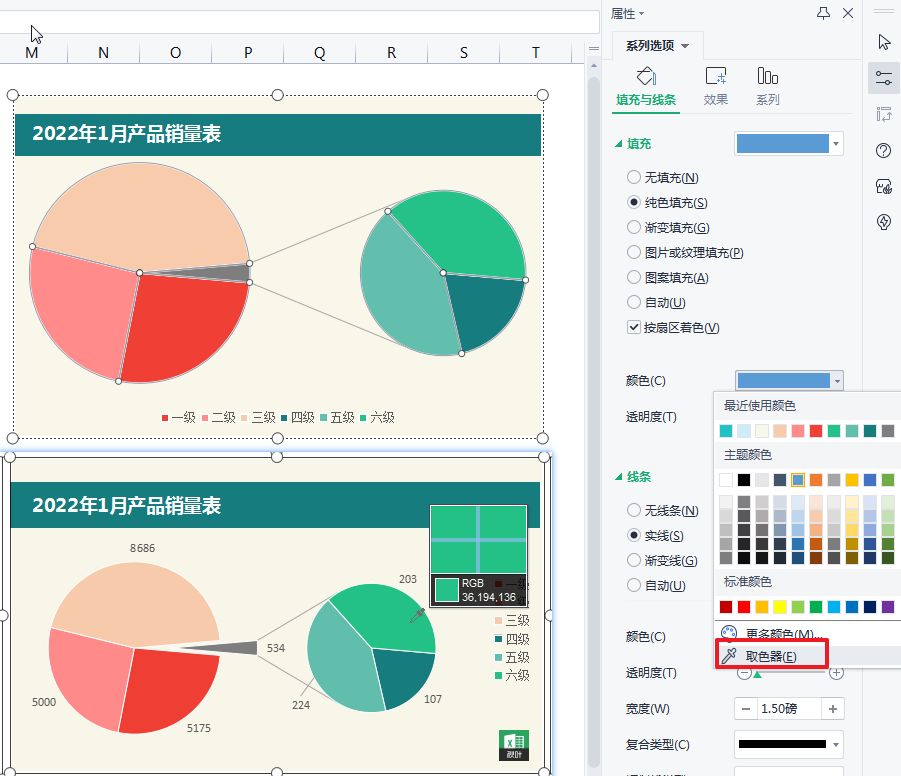

❸ 选中整个图表，设置背景色，单独选中各个系列设置系列颜色。想用案例的配色，可以直接将案例图片复制到表格中，然后用取色器取色~

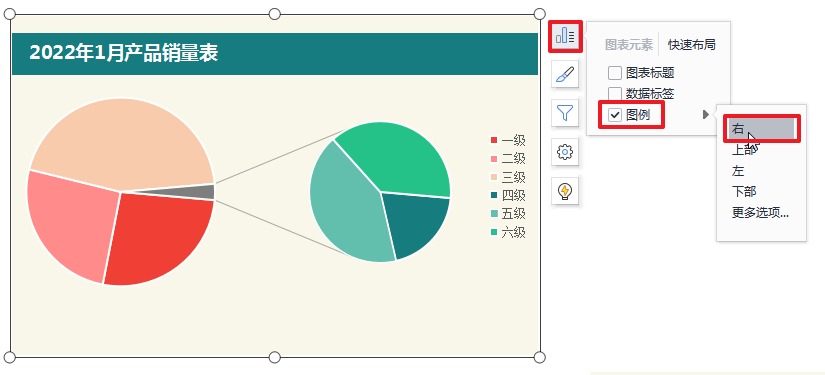

❹ 设置图例在图表右侧。

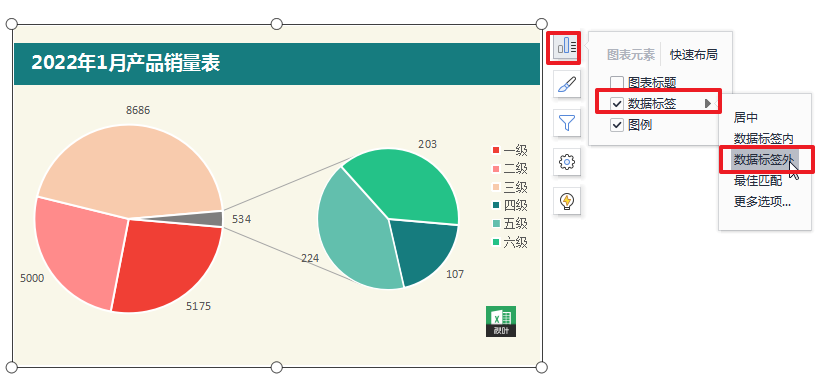

❺ 添加数据标签。

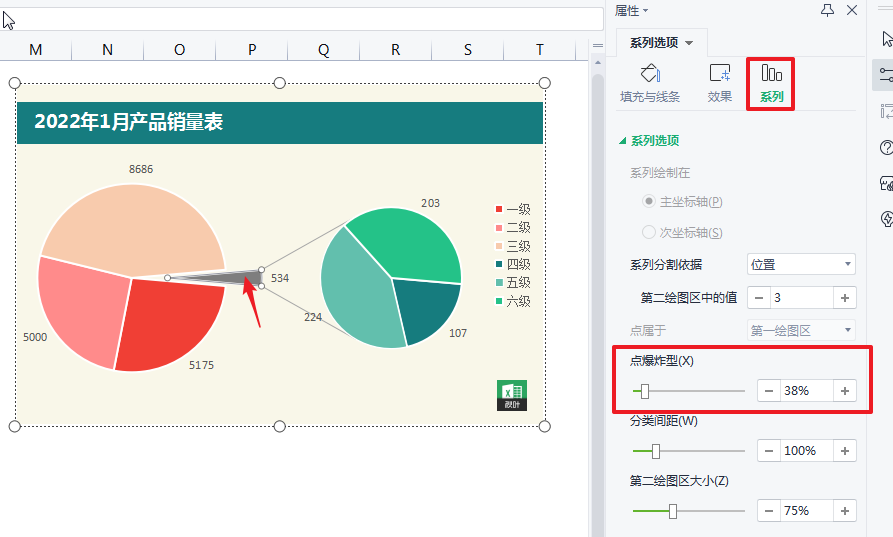

❻ 选中其他系列（灰色那个扇形），设置属性，将点爆炸型的值设置为 38%（值越大离其他扇形的位移越大）。

搞定 ↓↓↓

复合饼条图

到这里，我们先不讲干货，问大家一个小问题轻松一下：

有多少人把这部分的标题看错了，以为和第一部分的「复合饼图」写重复了？

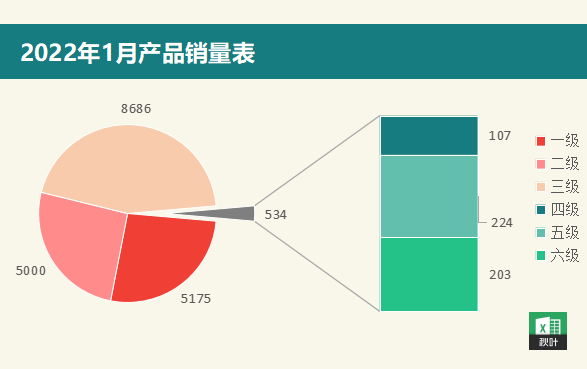

其实，这里要讲的是另一种饼图 —— 复合饼条图。

比较小众，但也很实用。

我们上面的案例，也可以用它来展示。

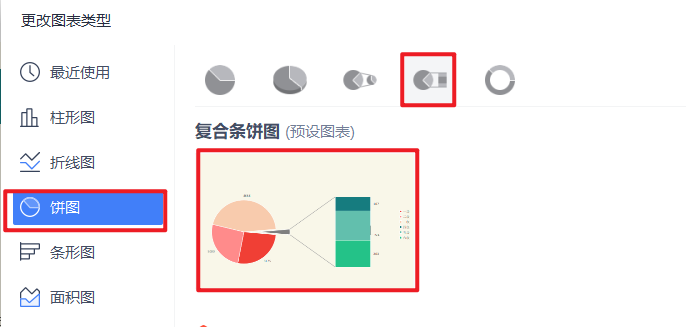

操作和设置方法和复合饼图一样，只需要在插入图形时选择复合条饼图即可~

写在最后

复合饼图还有一个比较常用的场景，就是用于有两个隶属层级的数据展示。

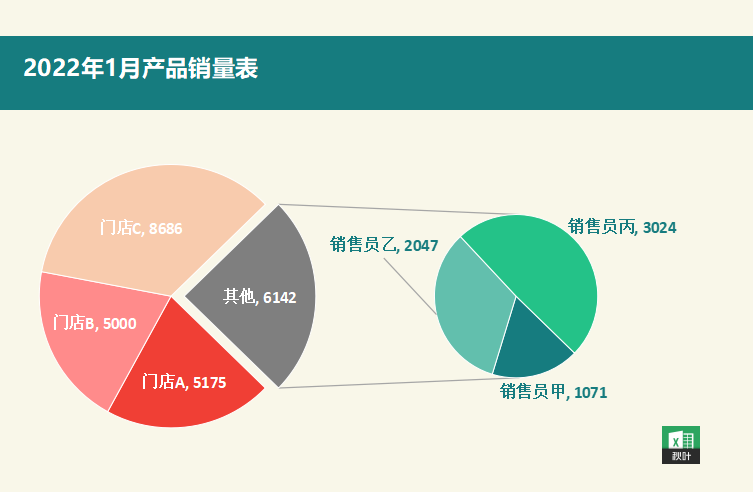

例如下图中左侧母饼图是各个门店的销量，右侧是门店 D 各个销售员的销量。

每一种组合图形的应用场景其实都可以根据需求进行调整，发动下想象力，还能在别的地方看到复合饼图的身影哦~

本文来自微信公众号：秋叶 Excel （ID：excel100），作者：绿水零，编辑：竺兰
