你知道 Android 是如何管理复杂的 Window 层级的？

App 开发者的不知有没有发现，StatusBar 一直是盖在 App 上面，不管是修改颜色，或者是写悬浮框，都无法盖住 StatusBar。

framework 开发，会出现一些定制，如盖住 StatusBar，不了解的可能用错，出现一些不必要的 bug，官方文档也没有列出 Window 层级的规则。

所以希望通过下文给大家分享，Android 是如何制定显示层级规则的。

大概说下 Window 在 Android 中的概念

其实也可以好理解，和经常使用 Windows 操作系统一样，打开一个应用，出现界面，我们可以理解出现了一个窗口，所以 Window ≠ View。

一个 Activity 可以理解 对应一个 Window，理解源码的同学知道：ViewRootImpl 是对应一个 Window。

怎么看 Window 呢？

adb shell dumpsys window

抽取了几个典型的Window如下：

Window #2 Window{911875c u0 NavigationBar0}://导航栏
  ty=NAVIGATION_BAR
  isOnScreen=true
  isVisible=true
Window #4 Window{bf1a956 u0 StatusBar}://状态栏
  ty=STATUS_BAR
  isOnScreen=true
  isVisible=true
Window #11 Window{d377ae1 u0 InputMethod}://输入法，不显示
  ty=INPUT_METHOD
  isOnScreen=false
  isVisible=false
Window #12 Window{e190206 u0 com.android.settings/com.android.settings.Settings}://打开 App activity
  ty=BASE_LICATION
  isOnScreen=true
  isVisible=true
Window #16 Window{abcabb9 u0 com.android.systemui.ImageWallpaper}://壁纸
  ty=WALLPAPER
  isOnScreen=false
  isVisible=false

一般手机都会存在以上 Window，层级顺序从高 -> 低。

显示 PopWindow

 Window #11 Window{513f711 u0 PopupWindow:3e4bfb}:
   ty=LICATION_SUB_PANEL
   isOnScreen=true
   sVisible=true

显示 Dialog

Window #11 Window{a08f90b }:
  ty=LICATION
  isOnScreen=true
  isVisible=true

不难看出，Window 层级与 ty 有关系的，ty 是 type 的简写。

Window 的分类

Application Window：应用程序窗口

type 取值范围 [1,99]

/**
 * Start of window types that represent normal lication windows.
 */
public static final int FIRST_LICATION_WINDOW = 1;
// activity 会使用 此 type
public static final int TYPE_BASE_LICATION   = 1;
// dialog 会使用 此 type
public static final int TYPE_LICATION        = 2;
// 冷启动会显示的 Window,真正启动页面显示之前的画面
public static final int TYPE_LICATION_STARTING = 3;
// 没玩过
public static final int TYPE_DRAWN_LICATION = 4;
/**
 * End of types of lication windows.
 */
public static final int LAST_LICATION_WINDOW = 99;

Sub Window：子窗口

子窗口：顾名思义，对应有主窗口。子窗口需要附在主窗口上，如 PopWindow

type 取值范围 [1000,1999]

/**
 * Start of types of sub-windows.  The {@link #token} of these windows
 * must be set to the window they are attached to.  These types of
 * windows are kept next to their attached window in Z-order, and their
 * coordinate space is relative to their attached window.
 */
public static final int FIRST_SUB_WINDOW = 1000;
public static final int TYPE_LICATION_PANEL = FIRST_SUB_WINDOW;
public static final int TYPE_LICATION_MEDIA = FIRST_SUB_WINDOW + 1;
public static final int TYPE_LICATION_SUB_PANEL = FIRST_SUB_WINDOW + 2;
public static final int TYPE_LICATION_ATTACHED_DIALOG = FIRST_SUB_WINDOW + 3;
public static final int TYPE_LICATION_MEDIA_OVERLAY  = FIRST_SUB_WINDOW + 4;
public static final int TYPE_LICATION_ABOVE_SUB_PANEL = FIRST_SUB_WINDOW + 5;
/**
 * End of types of sub-windows.
 */
public static final int LAST_SUB_WINDOW = 1999;

System Window ：系统窗口

type 取值范围 [2000,2999]

如 Toast，ANR 窗口，输入法，StatusBar，NavigationBar 等。

/**
 * Start of system-specific window types.  These are not normally
 * created by lications.
 */
public static final int FIRST_SYSTEM_WINDOW     = 2000;
public static final int TYPE_STATUS_BAR         = FIRST_SYSTEM_WINDOW;
public static final int TYPE_SEARCH_BAR         = FIRST_SYSTEM_WINDOW+1;
public static final int TYPE_PHONE              = FIRST_SYSTEM_WINDOW+2;
/**
 * End of types of system windows.
 */
public static final int LAST_SYSTEM_WINDOW      = 2999;

之前好像看过文章说 type 值越大，层级越高， 这个观点是错的。

具体层级是下面逻辑代码，返回值越大，层级越高，最终在屏幕上显示时就越靠近用户。

frameworks/base/services/core/java/com/android/server/policy/WindowManagerPolicy.java
/**
 * Returns the layer assignment for the window type. Allows you to control how different
 * kinds of windows are ordered on-screen.
 *
 * @param type The type of window being assigned.
 * @param canAddInternalSystemWindow If the owner window associated with the type we are
 *        evaluating can add internal system windows. I.e they have
 *        {@link Manifest.permission#INTERNAL_SYSTEM_WINDOW}. If true, alert window
 *        types {@link android.view.WindowManager.LayoutParams#isSystemAlertWindowType(int)}
 *        can be assigned layers greater than the layer for
 *        {@link android.view.WindowManager.LayoutParams#TYPE_LICATION_OVERLAY} Else, their
 *        layers would be lesser.
 * @param roundedCornerOverlay {#code true} to indicate that the owner window is rounded corner
 *                             overlay.
 * @return int An arbitrary integer used to order windows, with lower numbers below higher ones.
 */
default int getWindowLayerFromTypeLw(int type, boolean canAddInternalSystemWindow,
        boolean roundedCornerOverlay) {
    // Always put the rounded corner layer to the top most.
    if (roundedCornerOverlay && canAddInternalSystemWindow) {
        return getMaxWindowLayer();
    }
    if (type >= FIRST_LICATION_WINDOW && type
以上方法，返回 layer，type -> layer，以上代码可以得到如下信息。
layer 取值范围 【1，36】
App 对应 APPLICATION_LAYER，值为 2，仅比 TYPE_WALLPAPER 大
Window 层级具体是怎么计算的呢？
从 System Window 中 基本已经找到答案。本章节具体说下实现细节：
mBaseLayer & mSubLayer
用来计算层级的两个参数
mSubLayer：用来计算子窗口的层级，默认值为 0
mBaseLayer：用来计算主窗口的层级。
frameworks/base/services/core/java/com/android/server/wm/WindowState.java

if mAttrs.type = FIRST_SUB_WINDOW && mAttrs.type = LAST_SUB_WINDOW {
    mBaseLayer = mPolicy.getWindowLayerLw(parentWindow)
            * TYPE_LAYER_MULTIPLIER + TYPE_LAYER_OFFSET;// layer * 10000 + 1000
    mSubLayer = mPolicy.getSubWindowLayerFromTypeLw(a.type);
} else {
    mBaseLayer = mPolicy.getWindowLayerLw(this)
            * TYPE_LAYER_MULTIPLIER + TYPE_LAYER_OFFSET;// layer * 10000 + 1000
    mSubLayer = 0;
}
WindowState 中 mBaseLayer，mSubLayer
mBaseLayer：主窗口的 type 对应 value ，计算如下
如 Activity，type 是 TYPE_BASE_APPLICATION ，getWindowLayerLw 计算返回 APPLICATION_LAYER（2），mBaseLayer = 2 * 10000 + 1000
TYPE_LAYER_MULTIPLIER：为什么要 * 10000，将阈值扩大 10000 倍，系统中可能存在相同类型的窗口有很多。
TYPE_LAYER_OFFSET：为了移动同一层级的一组窗口
以上两个常量具体怎么使用，没有研究，该值不影响本文的分析。
mSubLayer：计算规则如下，取值范围 [-2,3]，TYPE_APPLICATION_ATTACHED_DIALOG 值为 1，APPLICATION_MEDIA_SUBLAYER 值为 -2，看到这里就可以想到子窗口是可以在主窗口下方，主窗口如果可以看到子窗口，必须透明。
frameworks/base/services/core/java/com/android/server/policy/WindowManagerPolicy.java

default int getSubWindowLayerFromTypeLw(int type) {
    switch (type) {
        case TYPE_LICATION_PANEL:
        case TYPE_LICATION_ATTACHED_DIALOG:
            return LICATION_PANEL_SUBLAYER;// 1
        case TYPE_LICATION_MEDIA:
            return LICATION_MEDIA_SUBLAYER;// -2
        case TYPE_LICATION_MEDIA_OVERLAY:
            return LICATION_MEDIA_OVERLAY_SUBLAYER;// -1
        case TYPE_LICATION_SUB_PANEL:
            return LICATION_SUB_PANEL_SUBLAYER; // 2
        case TYPE_LICATION_ABOVE_SUB_PANEL:
            return LICATION_ABOVE_SUB_PANEL_SUBLAYER;// 3
    }
    Slog.e("WindowManager", "Unknown sub-window type: " + type);
    return 0;
}
Sub Window 排序
frameworks/base/services/core/java/com/android/server/wm/WindowState.java

/**
 * Compares two window sub-layers and returns -1 if the first is lesser than the second in terms
 * of z-order and 1 otherwise.
 */
private static final Comparator sWindowSubLayerComparator =
        new Comparator() {
            @Override
            public int compare(WindowState w1, WindowState w2) {
                final int layer1 = w1.mSubLayer;
                final int layer2 = w2.mSubLayer;
                if (layer1
根据上文 mSubLayer 的值排序，如果是新插入的 window ，如果 sublayer 相等且为负值，放在下方，如果 sublayer 相等且为正值，放在上方。
主 Window 排序
frameworks/base/services/core/java/com/android/server/wm/WindowToken.java

/**
 * Compares two child window of this token and returns -1 if the first is lesser than the
 * second in terms of z-order and 1 otherwise.
 */
private final Comparator mWindowComparator =
        (WindowState newWindow, WindowState existingWindow) -> {
    final WindowToken token = WindowToken.this;
    if (newWindow.mToken != token) {
        throw new IllegalArgumentException("newWindow=" + newWindow
                + " is not a child of token=" + token);
    }

    if (existingWindow.mToken != token) {
        throw new IllegalArgumentException("existingWindow=" + existingWindow
                + " is not a child of token=" + token);
    }

    return isFirstChildWindowGreaterThanSecond(newWindow, existingWindow) ? 1 : -1;
};

protected boolean isFirstChildWindowGreaterThanSecond(WindowState newWindow,
            WindowState existingWindow) {
        // New window is considered greater if it has a higher or equal base layer.
        return newWindow.mBaseLayer >= existingWindow.mBaseLayer;
}
与 Sub Window 排序类似，按照 mBaseLayer 大小排序，如果是新插入的，且相等，放在上方。
总结

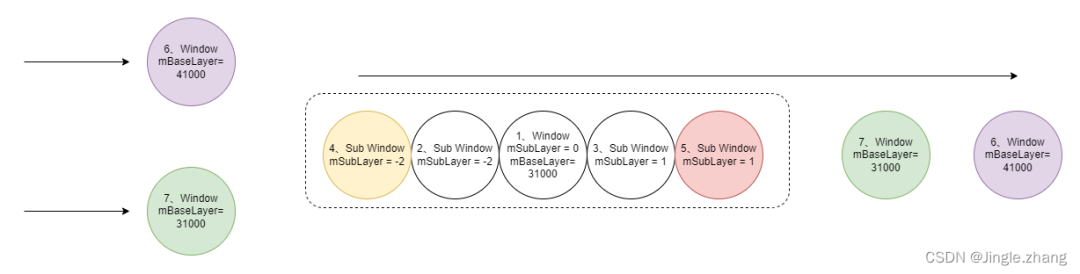

主 window 排序图示

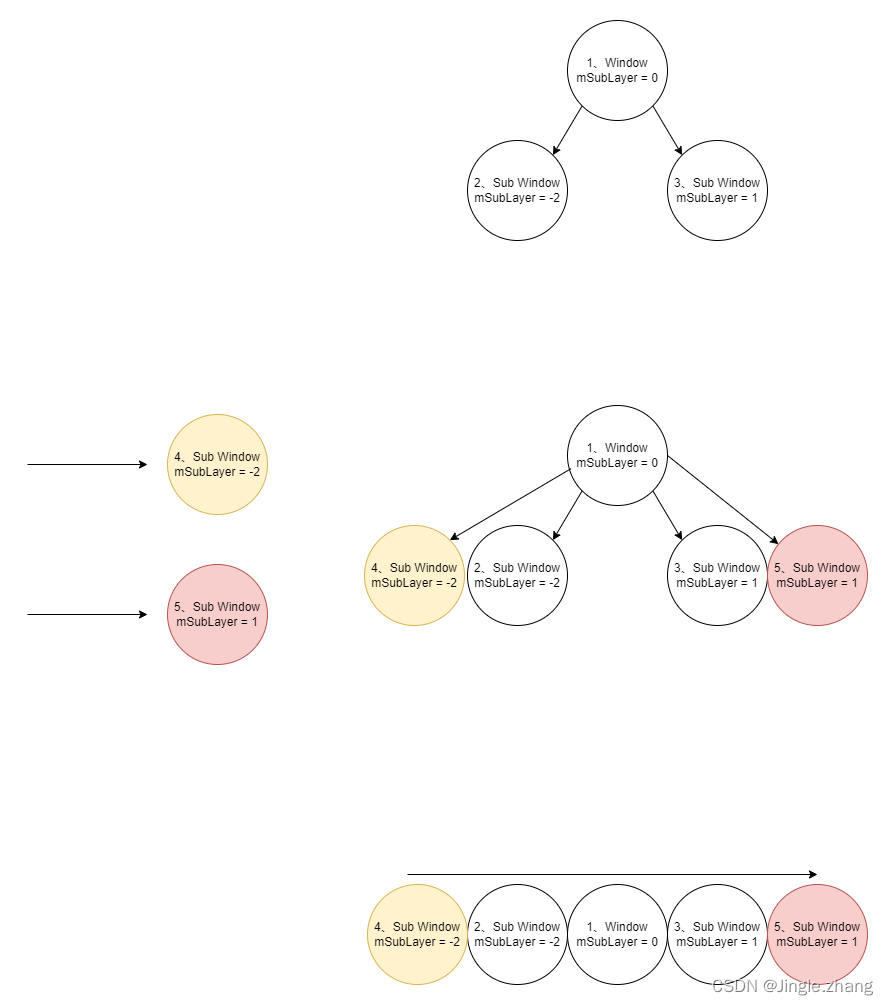

子 window 排序图示
